Hvorfor er Gating systemet et kritisk problem i sprøjteforme design? Hvad er designprincipperne i gating systemet?

1. Gating System Design som et vigtigt problem i sprøjtestøb design designet

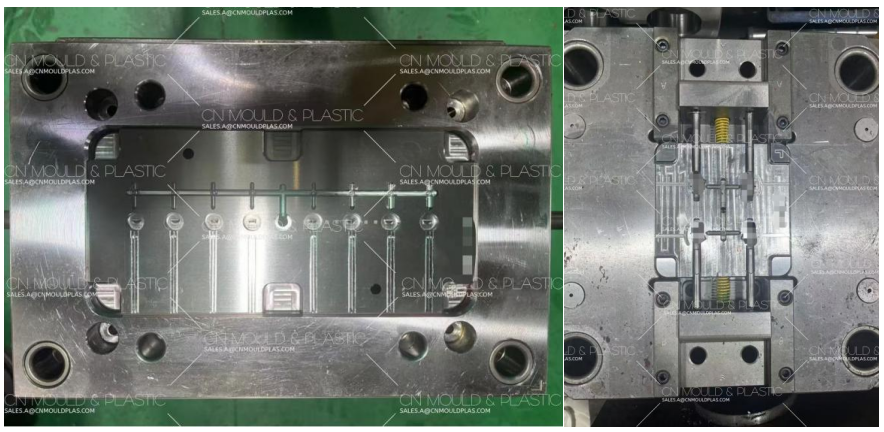

Gating systemet, som kan kategoriseres i konventionelle (kold runner) og runnerless systemer, er afgørende i sprøjtestøm design. Inden udformningen af gatingsystemet er der behov for en omfattende analyse, herunder faktorer som den anvendte plasttype. delens geometri og dimensioner, udstyret, potentielle defekter under indsprøjtningen, påfyldningsforhold og valg af deloverflade. Gating systemet betydeligt påvirker kvaliteten af formen, da det bestemmer materialet, varme, og trykoverførsel i hulrummet, som påvirker den indre og ydre kvalitet af delen, kompleksiteten af støbeprocessen effektivitet, og vanskeligheden ved formgivning og fremstilling. Effektiviteten af bygningssystemet er derfor afgørende for vellykket delproduktion.

2. Grundlæggende principper for Gating System Designen

1) Design ifølge materialeegenskaber

Gatingsystemet skal udformes på grundlag af plastikens egenskaber. Korrekt porttype, mængde, og placering skal vælges for at sikre, at smeltningen fylder hulrummet hurtigt og ensartet under ensartet tryk og temperatur.

2) Minimere løberlængde

At holde løbervejen så kort som muligt reducerer mængden af kold snegl, sænker smelttrykkettab, minimerer varmetab, forkorter cyklus tid, og forbedrer støbningseffektiviteten.

3) Praktisk port placering og størrelse

Portens placering og størrelse bør lette trimning og fjernelse, muliggøre glat udstødning af kold snegl og sikre, at svejsningslinjer ikke kompromitterer delstyrke. Det bør også forhindre deformation eller vridning, der kan påvirke udseende og funktionalitet.

4) God ventilation

Gating systemet bør gøre det muligt for smelte at fylde hulrummet glat, samtidig med at det gør det muligt for fanget luft at undslippe let fra hulrummet.

5) Undgå direkte indvirkning på Core eller Indsats

Smeltflow bør ikke direkte ramme kerner eller indsatser, da dette kan forårsage bøjning, brud eller deformation af disse elementer.

6) Minimere projekteret område på deling linie

Det planlagte område af gatingsystemet på afskilleningslinjen skal være så lille som muligt for at reducere spændekraften.

7) Justere med skibe akse Symmetrisk

Gating systemet bør ideelt set være symmetrisk tilpasset form aksen, med den vigtigste sprue centreret på støbepladen.
