Fra tynd til tyk? Fra tyk til tynd?

Forbrugerprodukternes vægtykkelse er normalt ikke ensartet. Generelt, når form designere vælger gating position, De begyndte at lede efter en forholdsvis tykkere sektion og placerede porten tættere på den.

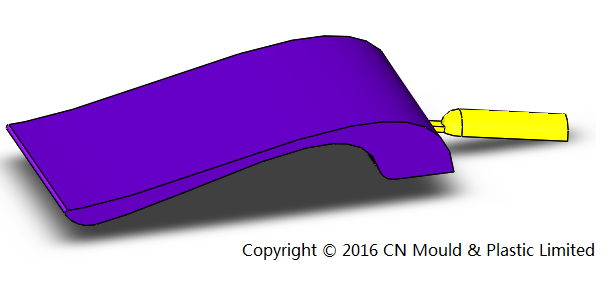

Fig.1

Hvorfor “Thin to Tyk” forårsager et problem?

Den tykkere del af støbeformen kræver mere pakning, dvs. Den skal bruge mere tid til at fylde. Når porten er placeret ved den tyndere del, som vist i Fig. 1 vil overgangsområdet mellem tyk og tynd fryse af, før smeltningen fylder fuldstændigt det tykkere, hvis strømningslængden er stor. Også, smelte vil tendens til at jet når den først kommer ind i den tykkere sektion og forårsage dårlige overflade finish.

“Thick to Thin” også problematik

Det er imidlertid ikke klogt at anvende generelle regler. “Thick to tynd” også forårsage problemer i nogle scenarier. I betragtning af en kant gate vist som i Fig. 2, jetting opstår som smeltstrømmen ind i det åbne hulrum og resulterer i et dårligt udseende. Jetting ville også føre til dårlig styrke, da smelte svejset ikke godt.

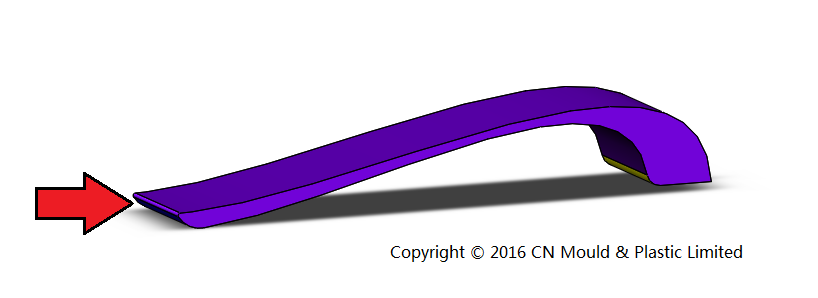

Fig. 2

Vær fleksibel og løs!

Justering af smelte indtrædende vinkel er nyttigt til at løse ovenstående jetting problem. Målet er at hindre strømmen i højhastighed, når den kommer ind i hulrummet, og opnå en kortere landlængde. Andre måder omfatter at indsætte stifter, hvis der er huller i den tykkere sektion og justere gate størrelse kan også overvejes, hvis det er hensigtsmæssigt.
