Case Study: Advanced Overmoling

Det er kendt, at ikke alle injektionsdele udfordrer den tekniske skandale af værktøjsmaskinen og støbning, men der er nogle, der gør. I denne artikel vil et egentligt eksempel på overmolding blive fremhævet for at fremhæve avanceret overmolding.

Nogle definitioner, der skal præciseres. Indsæt støbning og dobbelt-shot støbning er begge processer, der danner en del bindende flere komponenter sammen. Dual-shot støbning normalt kræver en bestemt type maskine, der kan rotere pladen eller flytte kernen. (Nogle flytter kernen ud form, og nogle gør ikke.) Indsæt støbning er en proces, der har indsatser placeret i værktøjet, ved hånd eller automation, før støbning. De kunne yderligere klassificeres ved forskellige materialekombination, men de er ikke fokus i denne artikel.

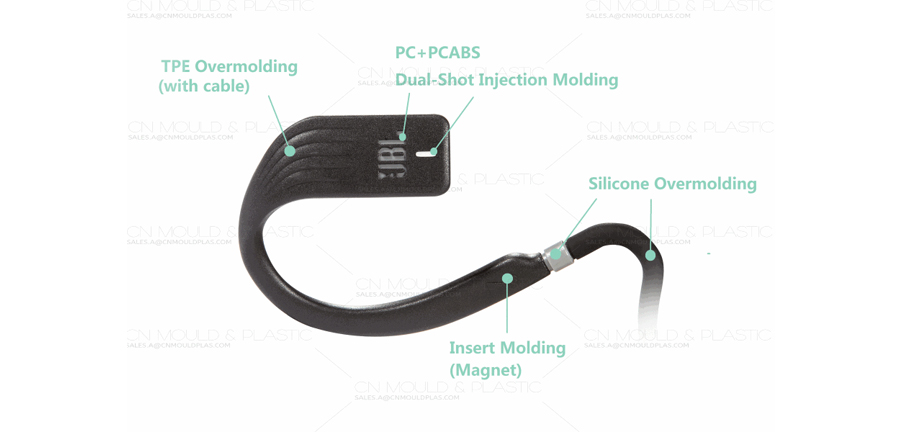

Den del, der er vist i ovenstående billede, blev introduceret på CES 2018 som en in-ear øretelefon, der er skræddersyet til atleter med ultimativ komfort. og bekvemmelighed. Fra perspektiv af sprøjtestøbning, er dette et eksempel på en blanding af forskellige typer indsæt støbning og overmodning. I alt er der seks komponenter i en del: PC-vindue, PC-ABS shell, silikone halsbånd, magnet, kabel, TPE dækning. TPE overmolding er det sidste trin, som forbinder alle andre komponenter til at gøre en integreret del.

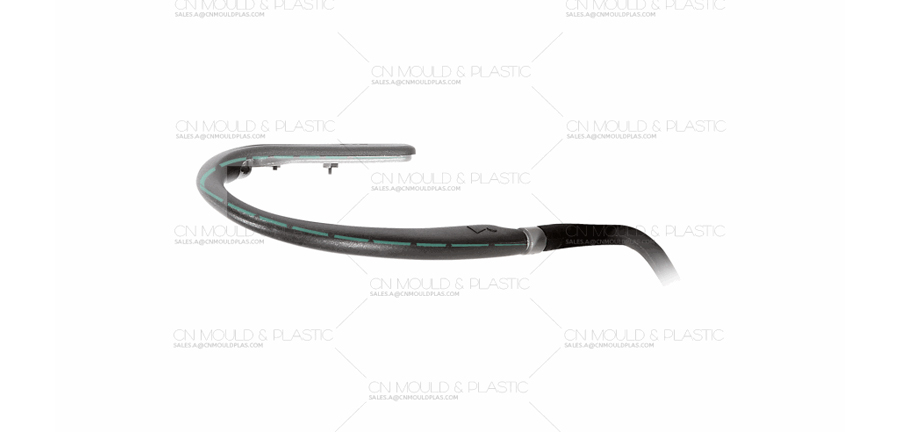

Til værktøjsfremstilling, har denne del en meget kompleks deling linje, som vist i grøn, kræver meget omhyggelige arbejder i værktøjsmontering til at styre flash, misligholdelse og forsegling. Flere komponenter i ét værktøj også øge kompleksiteten af skimmel flow, derfor svært at simulere og gøre støbeparameter justering mere delikat.

I løbet af det sidste årti, kinesiske producenter har indsamlet mange erfaringer inden for værktøjsfremstilling, støbning og kvalitetskontrol og udviklet til at gøre mere avancerede varer. Hvad angår den massive størrelse af den kinesiske fremstillingssektor, varierer kapacitets- og specialniveauet. CN Mould & Plastic Limited er den, der har sin kernekompetence i indsæt støbning og overmolding, i form af støb struktur innovation, problemløsning og fremragende kommunikation. Ejer over 130 støbemaskine, fra 18 tons mikrostøbepresse til 1200 tons presse, Vi er i stand til at tilbyde en omfattende service fra værktøjsdesign til prøvetagning og masseproduktion. Klik på knappen nedenfor for at se flere af vores produkter.
