Analyse af løberbalancens system af multi-kavity injektionsformen

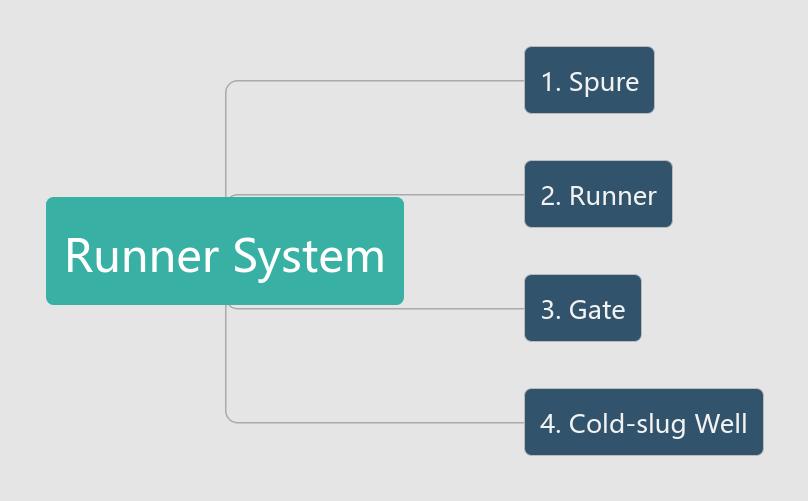

For at forbedre produktionseffektiviteten og reducere omkostningerne er små plastdele ofte udformet som multi-kavitetsforme. Runner-systemet i injektionsformen henviser til flow kanalen af plast smeltning mellem indsprøjtningsmaskine dyse og hulhulen , som er sammensat af sprue, runner, gate og kold-slug godt. Dens funktion er at jævnt fylde plast smelte i hvert hulrum i en jævn flow-tilstand og i processen med påfyldning og afkøling, injektionstrykket overføres til hver del af hulrummet.

Multi-kavitetsformen skal have flere løbere til at levere det smeltede materiale til hver hulrum. Om Runner Systems konstruktion er rimelig, påvirker derfor direkte kvaliteten af sprøjtedele, materialeforbrug. produktionseffektivitet og produktionsomkostninger. Runner-systemets løberbalance sikrer, at kvaliteten, ydeevne og andre indikatorer for hver hulrum plastdele er ensartede. Løberens balance betyder, at plastic hot smelte kan nå og fylde hulrummet med samme tid, tryk og temperatur. Derfor er studiet af Runner System balance meget vigtigt.

• Arrangement af hulrum og løberer

Arrangementet af hulrum og løber kan opdeles i to kategorier: afbalanceret type og ikke-afbalanceret type.

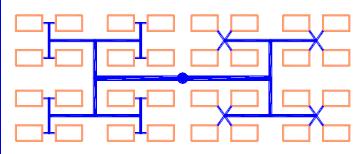

Afbalanceret layout:Den afbalancerede layout er karakteriseret ved samme længde, løberens form og sektionsstørrelse fra granen til porten i hver hulrum, som kan opnå formålet med ensartet fyldning af hver hulrum.

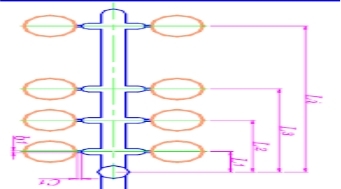

Ikke-balanceret layout:Den ikke-balanceret layout er kendetegnet ved den ulige længde af løberen fra gran til porten af hver hulrum. Denne ordning kan imidlertid forkorte den samlede strøm af smelte i Runner-systemet betydeligt. og den kompakte forme mekanisme kan reducere varmetab og injektionstryk tab under påfyldningsprocessen som forkorter formfyldningstiden af smeltning.

• Måling af løbersystembalanse

Den afbalancerede tilstand af Runner System betyder, at plast smelte kan fylde hulrummet på samme tid, når støbning, og plastdele med samme størrelse og god ydeevne kan opnås efterhånden.Indsprøjtningsstøbning. Balancen af Runner System er tæt forbundet med arrangementet af hulrum og løbere.

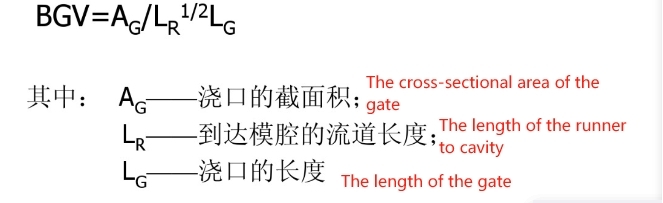

Balancen af Runner System måles ofte ved BGV-værdien (gate balanceværdi). Hvis de BGV-værdier, der beregnes af hver gate i indsprøjtningsstøm med flere indsprøjtninger, er lige Det betyder, at Runner-systemet dybest set er afbalanceret. Tværtimod, Runner-systemet er ubalanceret.

Når du bruger multi-kavity injektionsforme til at behandle plastdele, kan den afbalancerede Runner System forbedre produktkvaliteten, reducere affald og defekte produkter og forbedre effektiviteten. Den afbalancerede layout af hulrummet og løberen kan opfylde kravene i det afbalancerede Runner System, men det vil øge kompleksiteten og omkostningerne af formen. Den ikke-afbalancerede layout kan også justeres ved hjælp af BGV-værdien af gaten til at opfylde kravene i den afbalancerede Ru. System. Denne ikke-afbalancerede Runner System er udbredt i produktionspraksis på grund af den korte længde af løber og nem behandling, men størrelsen oF hver gate skal justeres omhyggeligt, hvilket tilføjer meget mere arbejde til form design og forme reparation.

Kort sagt, ved at kontrollere balancen i Runner-systemet, multi-kavity injektionsformen kan gøre hver hulrum lige dele det nødvendige nok tryk fra det samlede tryk gennem Runner systemet , for at sikre, at plastsmelten er jævnt fyldt med hver hulrum på samme tid. Endelig er den indre kvalitet af plastdelene i hvert hulrum ensartet og stabil.
