Produktstruktur Design- og Udviklingsprocess

Strukturelt design kan opdeles i udviklingsdesign, adaptivt design og variantdesign. Produktstrukturens design- og udviklingsproces kan opdeles i følgende trin:

1. Den nye projektfase

Ifølge kundens projektudformningskrav, udviklingsafdelingen, salgsafdeling og kvalitetskontrol afdeling deltager i projektets gennemgangsmøde for at fastslå gennemførligheden af projektet og projektudviklingsleade der er ansvarlig for den overordnede planlægning af projektet og derefter udarbejde projektopgave og nye produktomkostningstabel.

2. Design plan (effekt tegning) fasen

Efter at have fastlagt udviklingsprojektet, vil grafisk design ingeniør færdiggøre den grafiske design effekt tegning inden for en uge.

1) Møde indkaldt af projektlederen for at gennemgå effekttegningen, herunder:

A. Strukturens gennemførlighed.

B. Emballagesordning

C. Udseende farve matching.

D. Materialekrav til dele.

E. Om funktionen er gennemførlig.

2) Hvis der findes problemer i revisionen, rettidigt foreslå ændringsforslag og genoprette effekttegning.

3) Lav en god vurderingsrapport.

3. Design struktur diagram fasen

1) På nuværende tidspunkt er konstruktionsingeniører og elektroniske ingeniører i fællesskab ansvarlige for arbejdet.

2) Den strukturelle ingeniør designer struktur tegning med PROE(eller anden software) ifølge effekttegningen. Hvis i tegningsprocessen findes på PROE ikke kan gøres, eller kan ikke være ud af formen bør fremsættes i tide for at se, om du kan ændre udseende krav. De almindelige konstruktionstegninger skal udfyldes inden for 5 dage, komplekse konstruktionstegninger skal være afsluttet inden for 7 dage.

3) Overvej følgende problemer, når man laver strukturtegninger:

A. Krympning af plastdele.

B. Kladsvinkel af støbeformet.

C. Produktionsamlingsproblemer.

D. Emballagebeskyttelse.

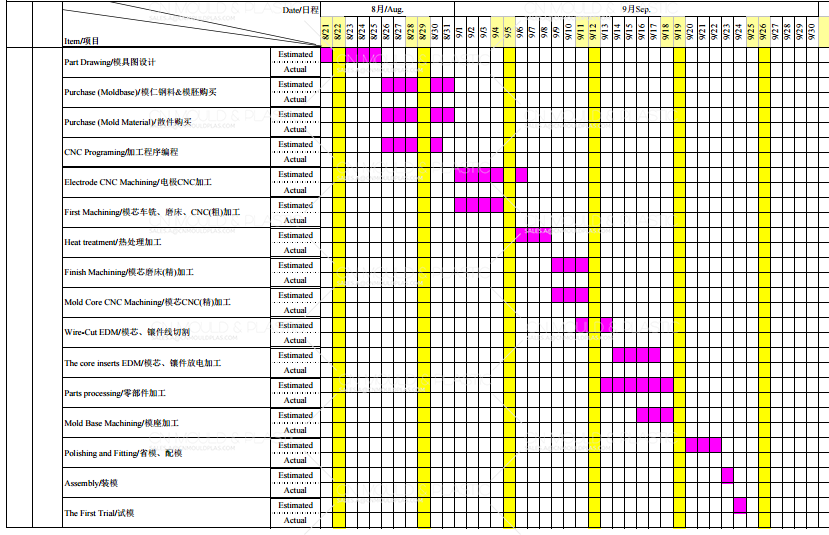

4. Formproduktionsstadie

1) Giv dokumenter (2D-tegninger, 3D-tegninger) for støbeformen afdelingen til at gøre støbeformen.

Form afdelingen er forpligtet til at give form resultatet efter modtagelse af tegningsfilen. (Hvis produktets ydeevne ikke påvirkes, kan strukturtegningen ændres i overensstemmelse med den situation, der afspejles af støbeformen.)

2) kræve, at skimmelsvampeafdelingen skal levere inden for tre dage efter modtagelse af produktet tegning:

Form struktur tegning (3D tegning, 2D tegning), forme tegning skal gennemgås og bekræftes af ingeniøren.

3) Form åbning tidsplan.

4) Form struktur gennemgang indhold: deling overflade, udnyttelse pin og materiale.

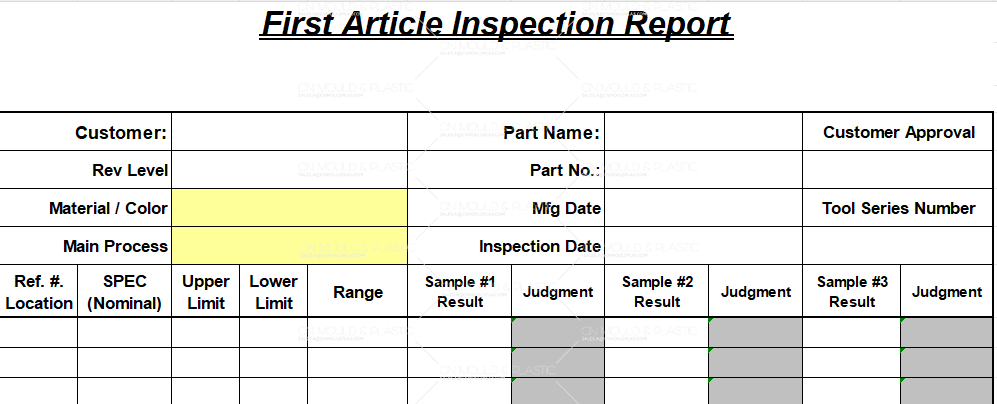

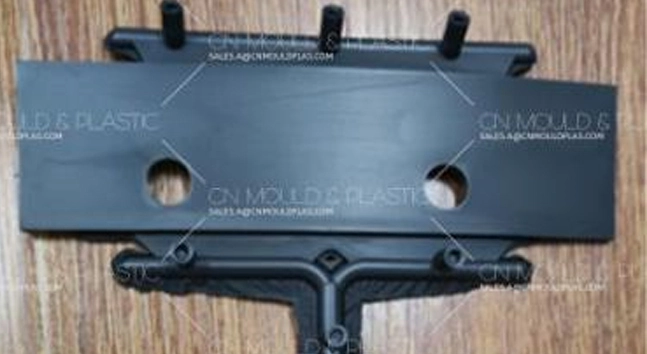

5. Den første projekt prototype fasen

Den første projektprototype skal opfylde kravene:

A. Der er ikke nogen indlysende fastspænding og stikkende fænomen.

B. Delenes dimensioner skal være inden for tegningstolerancer.

C. Der er ingen væsentlige deformationer i delene.

D. Prøv at samle for at se om der er noget problem.

6. Prøveproduktionsstadie

1) Byggeingeniøren har ansvaret for at afholde præproduktionsmødet to dage før prøveproduktionen: de deltagende tjenestegrene skal have kvalitetskontrol, produktion, salg, indkøb og lager.

2) Bekræft, at produktionslinjen kan producere de nødvendige produkter, og fortælle produktionslinjen med den nye produktionsproces.

3) Produktion engineering til at bekræfte processstrømmen er rimelig, og kontrollere arbejdstiden, fastgørelse er egnet til brug.

7. Masseproduktionsstadie

1) For at sikre, at produktionslinjen kan fremstille produkter efter produktkvalitetsstandarder, bør ingeniørerne i udviklingsafdelingen følge følgende:I forbindelse med fremstillingen af de to første varepartier, og hvis der opstår problemer, skal de løses i tide.

2) Alle ændringer og produktionsovervejelser skal dokumenteres i en ingeniørafgørelse Memo (EDM). Hvis salgsafdelingen har særlige krav, det skal konverteres til ingeniørdata og distribueres til hver afdeling efter kravene (f.eks. ajourføring af materialeark, tegninger, mv. )
