Mugdesign Opbygning

Bestemmelsen af standardstørrelsen bør tage hensyn til formens strukturelle form og gennemførligheden af fremstillingsprocessen. Generelt, efter at begrebet er bekræftet, er størrelsen af støbeformen base bestemmes.

• Først bestemme antallet af hulrum, deling overflade position og gate type, derefter bestemme arrangementet af plastdele i støbeformen. Bemærk, at arrangementet af plastdele i formen vil direkte påvirke størrelsen af støbeformen base.




• Bestemme strukturen af hulrummet og kernen, dvs., efter formens strukturelle egenskaber for at bestemme brugen af Cut-in-the-faste eller laminerede konstruktioner og bestemme den samlede størrelse eller den omtrentlige størrelse af hulrumsindsatsen.




• Bestemme struktur og placering arrangement af slide mekanisme, guide mekanisme og ejektor mekanisme.




• Vedtage standard forme base. Ifølge de strukturelle form og tykkelse krav, finde lignende forme størrelse i standard forme base.

Valget af skruer skal være opmærksom på følgende problemer:

• Skruer hovedsageligt bærer trækstedspænding. og deres størrelse og mængde bestemmes i almindelighed afhængigt af tykkelsen og anden designerfaring. Små og mellemstore forme bruger generelt M6, M8, M10 eller M12 skruer, store forme kan vælge M12, M16 eller større specifikationer af skruer. Derefter bestemme skrue specifikationer i henhold til die tykkelse. Skruespecifikationer kan henvise til nedenstående figur:

• Skruerne skal så vidt muligt anbringes i nærheden af den faste del. Når den faste del er rund, anvendes 3 til 4 skruer generelt, og når den er rektangulære, bruges 4 til 6 skruer generelt.

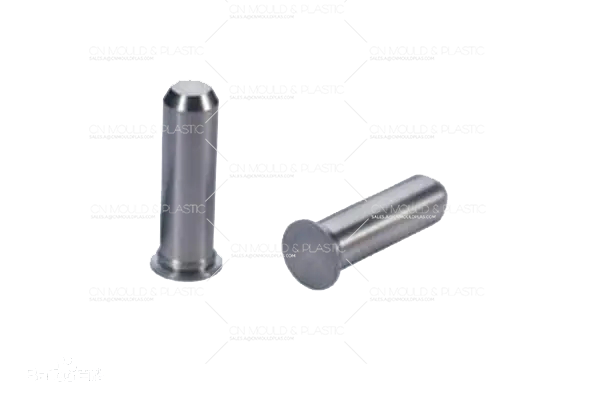

Dowel pins er normalt lavet af høj hårdhed legeret stål. Den har karakteristika af præcis størrelse, glat overflade og høj hårdhed, og er en vigtig del for tilslutning og positionering af maskindele.

Udvælgelsespil princip:

1. Dowel pins er opdelt i cylindriske stifter og koniske stifter. Den cylindriske stift må ikke adskilles hyppigt for at sikre positioneringspræcision og tilslutningens hurtighed. Den koniske stift er let at installere, og indflydelsen af flere installationer og demontering på positioneringsnøjagtigheden er lille.

2. De to stiften skal placeres i nærheden af den faste del så vidt muligt og forfaldes.

3. Diameteren på dylpinen skal vælges i henhold til forskydningskraften og størrelsen af støbepladen.
